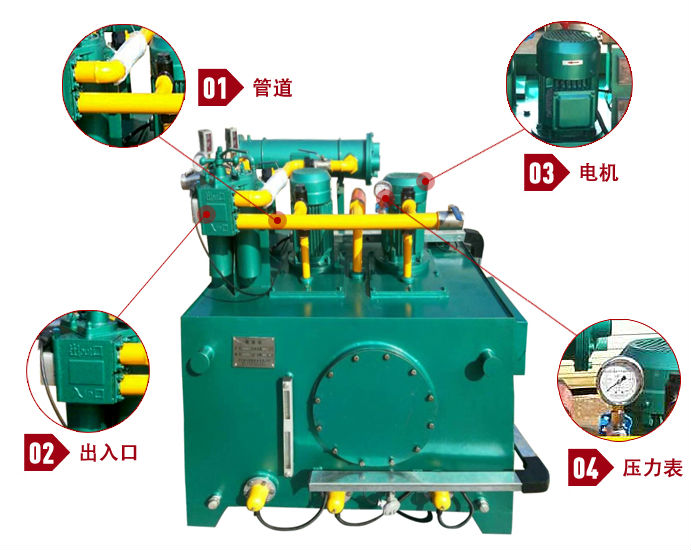

XYZ-GZ型整體式稀油站

一、使用條件

產品適用于潤滑介質運動粘度為22～320cSt (相當ISO VG22～320)的稀油循環潤滑系統，如冶金、礦山、 建材、能源、交通.輕工、石化等行業的機械設備的稀油潤滑。

稀油站的供油壓力≤0.4MPa；供油溫度40±3。〇；過濾精度0.08～0.12mm；冷卻水溫度≤3CTC；冷卻水壓力 0.2～0.3MPa；換熱器進油溫度為50℃；溫降≤8℃；一般般采用電加熱。

二、工作原理與結構特點

稀油站工作原理與XYZ-G型相似，但泵裝置、冷卻器、過濾器等元件均布置于油箱上，為整體式結構，其結構特點及注意點為：

(1)除電控箱外，全部部件均布置在油箱上，能整體吊裝，無地腳螺栓，安全運輸方便，適合于設備占地面積受限制的場合。

(2)油箱中可設回油磁網一體化過濾裝罝，過濾效果好，易清洗、更換，且減少回油落差，節約土建費用。

(3)油箱中電加熱器可以采用頂置式安裝，節省維護空間，消除漏油現象，且不需油箱放油即能更換電加熱器。

(4)油箱上裝有鉑熱電阻P100,可自動控制油箱電加熱器的啟用或停止，保持油箱溫度在最佳范圍：還可以控制在油溫低時泵不得啟動，這對頂置式油泵的安全使用避免空吸有重要意義。

(5)油箱設有人孔，便于清洗和檢修。

(6)由于泵裝置在油箱上部，泵的吸口位于油面之上，故選用萁通臥式泵時應考慮泵的吸入能力，尤其是使用高粘度油時更需注意，建議選用浸沒式螺桿泵為佳。

(7)在油箱上面和側面應留有足夠的檢修空間。

三、技術參數

四、外形結構及尺寸

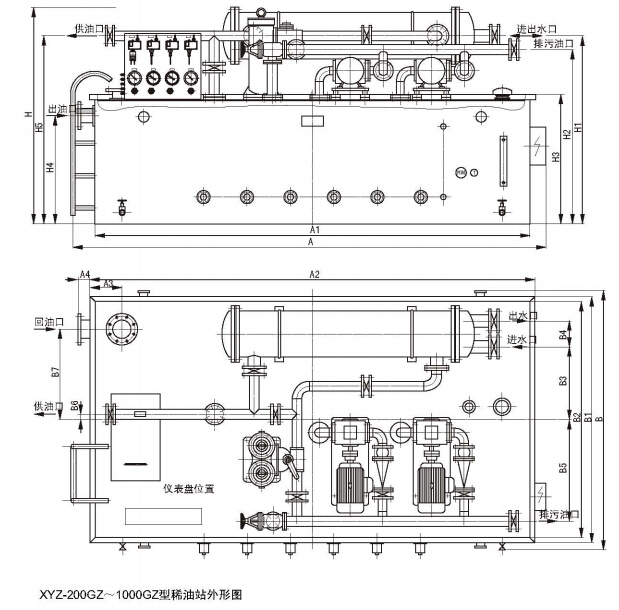

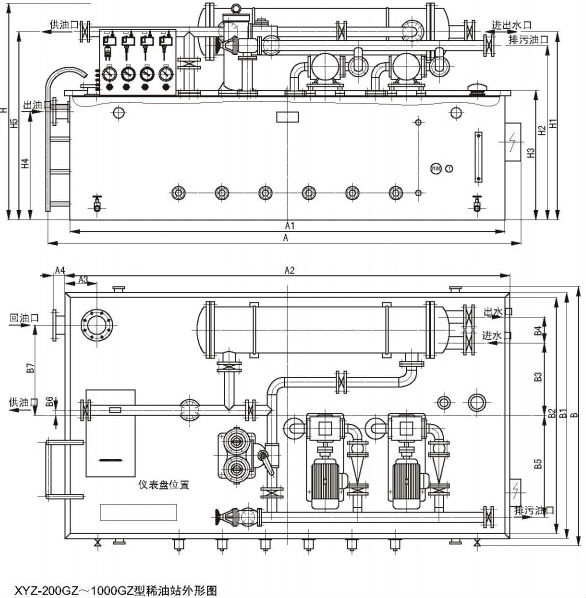

XYZ-200GZ～100GZ型稀油站結構外形尺寸

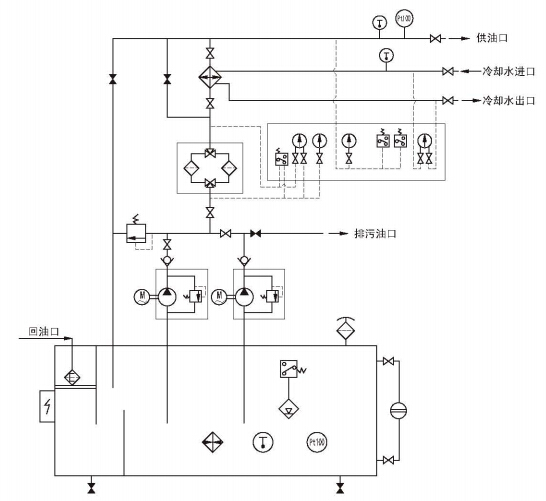

五、XYZ200GZ～1000GZ型稀油站系統圖

六、XYZ—200GZ～1000GZ型稀油站儀表盤

七、XYZ—200GZ～1000GZ型稀油站電控柜

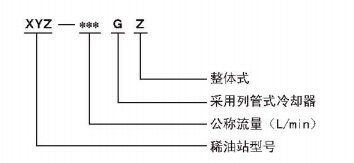

八、型號標注方法

公稱流量為400L/min的整體式稀油站標注為：XYZ-400GZ
