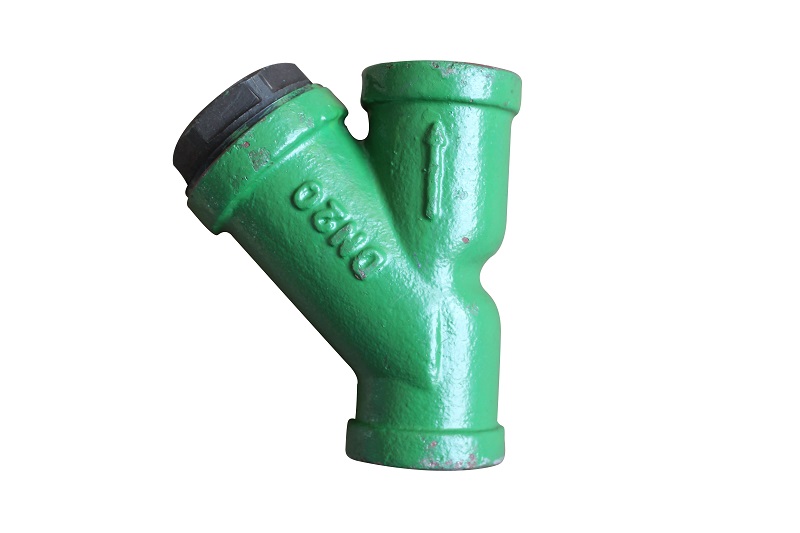

                Y型系列過濾器

                一、概述

                Y型系列過濾器是石油、化工等輸送管線上必不可少的設備,具有結構緊湊,使用方便,過濾能力大,壓力損失小,安全可靠,價格低廉等優點。本產品規格齊全,適用性強,若將它安裝在泵的入口或系統管線的有關部位,可提高泵及設備的使用壽命,又能保證整個系統安全穩定的運行。

                過濾器是從流體中分離固體顆粒的過程,通常在壓差推動下,迫使流、固相混合物通過過濾介質使固體顆粒截留于介質上,達到使流體和固體互相分離的功能。


                二、技術參數及外形尺寸

                公稱直徑DN
                D0
                L
                H
                管塞螺紋N
                15
                Rc1/2
                120
                160
                ZG1/4"
                20
                Rc3/4
                130
                170
                ZG1/4"
                25
                Rc1
                140
                175
                ZG1/4"
                32
                Rc1 1/4
                170
                185
                ZG1/4"
                40
                Rc1 1/2
                190
                195
                ZG1/4"
                50
                Rc2
                220
                210
                ZG3/8"

                YZ-Ⅰ型為整體鑄造螺紋連接式過濾器(DN15~50,PN≤4.0MPa)

                公稱直徑DN
                D0
                L
                H
                管塞螺紋N
                15
                21.8/18.5
                120
                170
                ZG1/4"
                20
                27.4/25.5
                130
                180
                ZG1/4"
                25
                34.2/32.5
                140
                185
                ZG1/4"
                32
                42.9/38.5
                170
                210
                ZG1/4"
                40
                48.8/48.5
                190
                220
                ZG1/4"

                YZ-Ⅱ型為整體鑄造承插焊連接式過濾器(DN15~40,PN≤10.0MPa)

                p200-2.jpg型 號公稱直徑DN公稱壓力PNLH管塞螺紋N
                Y15-I15≤5.0MPa260180ZG1/4″
                Y20-I20270190ZG1/4″
                Y25-I25270190ZG1/4″
                Y32-I32280230ZG1/4″
                Y40-I40280230ZG1/4″

                Y-Ⅰ型為焊接型法蘭連接式過濾器(DN15~40,PN≤5.0MPa)

                p201-1.jpg公稱直徑DNLH管塞螺紋N
                50290245ZG3/8"
                65320280ZG3/8"
                80350315ZG3/8"
                100425360ZG3/8"
                150540460ZG3/4"
                200700540ZG3/4"
                250800660M20×1.5
                300950750M20×1.5
                3501050845M20×1.5
                4001250920M20×1.5

                Y-Ⅱ型焊接型法蘭連接式過濾器

                p201-2.jpg公稱直徑DNLH管塞螺紋N
                80330150ZG3/8"
                100360160ZG3/8"
                150440200ZG3/4"
                200540230ZG3/4"
                250600270M20×1.5
                300680300M20×1.5
                350750340M20×1.5
                400850380M20×1.5

                Y-Ⅲ型焊接型法蘭連接式過濾器

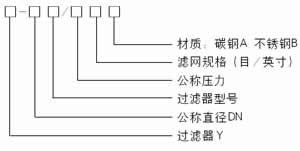

                三、型號說明


                四、工作原理

                Y-Ⅰ型、Y-Ⅱ型,它們是由主管和支管按一定角度焊接而成,當液體進入置有相應規格濾網的濾筒后,其微小雜質濾至支管底部,而濾液則由過濾器出口排出。

                Y-Ⅲ型它安裝在管線轉彎處,當流體進入濾筒后,濾液能轉過90°從出口排出。清洗時,旋開支管底部的旋塞或拆卸開板即可。

                五、濾網規格及各部分材質

                目數/英寸2030406080100
                絲徑(mm)0.4170.3150.2130.1220.1020.081
                凈孔徑(mm)0.8530.5320.4220.3010.2160.173
                有效面積%454045514746
