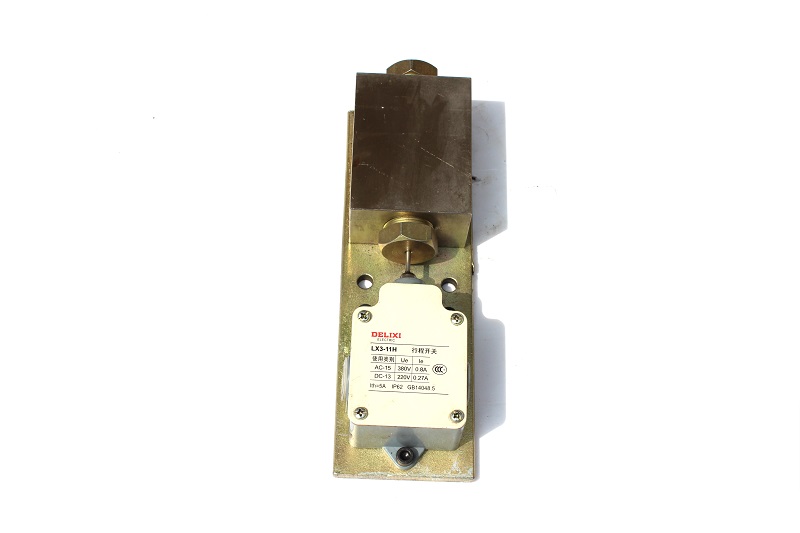

YZF-J4型壓力操縱閥(10MPa)
一、概述
YZF-J4型壓力操縱閥是一種利用壓差信號直接轉化為電信號的發訊裝置,專門用來控制換向閥的換向,安裝在公稱壓力為10MPa電動終端式雙線干油集中潤滑系統兩條供油主管道的末端。 |
二、技術參數
型號 | 公稱壓力Mpa | 調定壓力Mpa | 壓力調整范圍Mpa | 公稱通徑DN | 行程開關 | 重量kg | |||
型號 | 電流A | 電壓V | 行程 | ||||||
YZF-J4 | 10 | 4 | 3.5-4.5 | 10 | LX3-1H | 6 | AC500 | 9±1 | 2.7 |
使用介質為錐入度265~385(25℃,150g)1/10mm的潤滑脂(NLGI0#-2#)的潤滑脂。
三、型號說明
![]() |

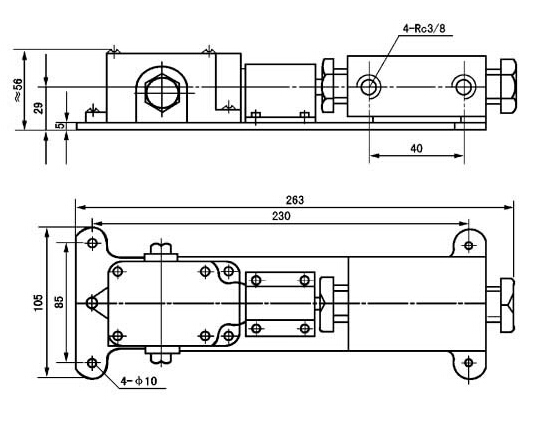

四、外形尺寸
![]() |
五、工作原理
壓力操縱閥的閥體和行程開關安裝在一塊底板上。潤滑脂在壓力的作用下從主管路進入閥體的左(右)腔,此時右(左)腔卸荷。一旦兩條主管路間壓力差達到3.5~4.5MPa時,活塞克服彈簧力的作用向右(左)運動,使行程開關的觸點閉合,發出信號控制電磁閥換向,反之,反向運動完成一次循環工作。 |
六、適用說明
1、壓力操縱閥應安裝在通風、干燥,便于觀察,且無運動機構干涉的部位。
2、壓力操縱閥安裝在二條供油主管路的末端。
3、壓力操縱閥后須再裝一塊給油器,使閥內的潤滑脂得到更新。
