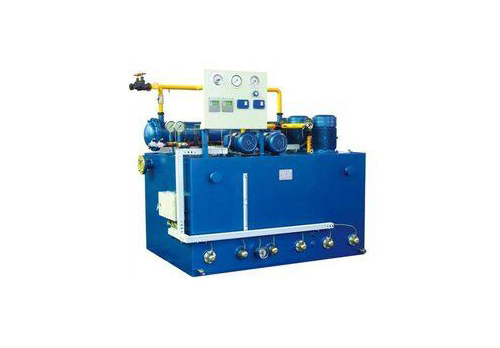

GDR型A系列雙高（低）壓稀油站

一、使用條件

產品適用于潤滑介質運動粘度為22～460cSt (相當ISO VG22～460)的稀油潤滑系統；例如裝有雙滑履動靜壓軸承的磨機、回轉窯等大型設備的稀油循環潤滑系統中；

(1)若將低壓泵油量分成兩路供油管道時，可以用一套雙高低壓稀油站代替二臺普通高低壓稀油站（如 GXYZ型A系列高低壓稀油站中較小者）；參閱下面外形結構及尺寸圖。

(2)若將兩個高壓供油口合并為一個供油口，兩臺高壓泵由同時工作改為一用一備（此時高壓供油量?jī)H為一 臺泵流量），則此裝置可用于需高壓泵連續工作浮起旋轉部分（如立磨轉體）以形成油膜的工況。

根據動靜壓潤滑工作原理，在啟動、低速和停車時用高壓系統，正常轉速運行時用低壓系統，以保證大型機械 在各種不同轉速下均能獲得可靠的潤滑以延長主機壽命。

稀油站兩路高壓輸出管道的壓力均為31.5MPa，流量各為2.5L/min，低壓部分的壓力≤0.4MPa,低壓流量為 40～100L/min;稀油站具有過濾、冷卻、加熱等裝置和聯鎖、報警、自控等功能。

產品的性能參數及尺寸應符合表和圖中的規定：本裝S由油站、儀表盤和電控柜（可用PLC控制）成套組成。

二、工作原理與結構特點

雙高低壓稀油站的主要特點為一套稀油站有兩路高壓輸出管道，可滿足兩個高壓潤滑點的需要，其他和普通高低壓稀油站相同。

每路高壓輸出管道均有壓力表和壓力控制器，以便測控每路高壓管道的壓力及觀察工況。

產品組成部分也和普通高低壓稀油站相同；僅比它多一臺高壓油泵，兩臺高壓油泵的吸口均聯于低壓泵的出油口：兩臺高壓泵均啟動時，要從低壓供油口吸走5L/min的潤滑油，對低壓泵流量較小者，啟動高壓泵時低壓供油壓力可能會有所降低，對潤滑油均供向同一軸承的系統來說，軸承的潤滑油總量并未減少，不會影響對軸承的潤滑；但啟動高壓泵時，低壓壓力的降低可能造成備用低壓泵會臨時啟動，這種情況也不致影響潤滑系統的正常工作；但采用二低壓泵互相切換的備用工作方式時，可能工作泵停止后，備用泵流量仍不滿足要求時就不能使?jié)櫥到y(tǒng)正常工作了；故選用較小流量低壓泵時應注意這一情況。

供油口和油箱均裝有鉑熱電阻R100,根據供油溫度可調節高、低二個溫度界限，用以控制冷卻器的開關和發出油溫過高的報警訊號：油箱上鉑熱電阻除控制電加熱器的開關外，還可以控制油箱油溫過低時油泵不能啟動，以保證油泵的安全使用，避免油溫低粘度高造成空吸導致泵的損壞。

其他請參閱P31 GXYZ型A系列高低壓稀油站的工作原理與結構特征。

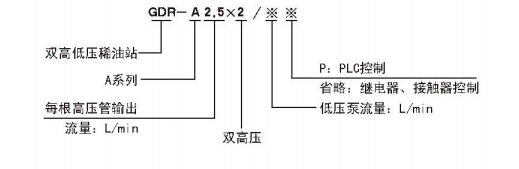

三、型號標注方法

如采用GDR型A系列，高壓流量為2.5L/min×2，高壓壓力為31.5MPa，低壓供油壓力≤0.4MPa，而低壓供油量為63L/min的雙高低壓稀油站，采用PLC控制的則按如下方法標注：GDRA2.5×2/63·P

四、主要技術參數

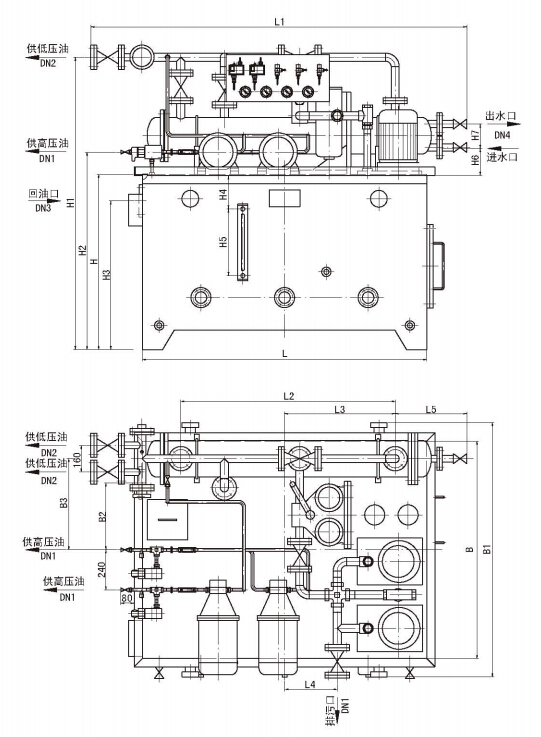

五、外形結構及尺寸（雙低壓出口為例）

（續上表）

六、系統圖

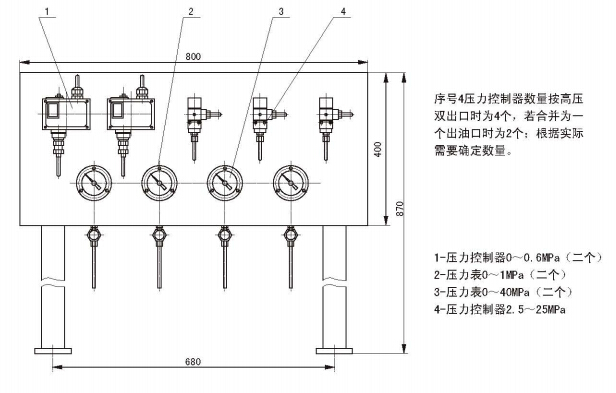

七、儀表盤

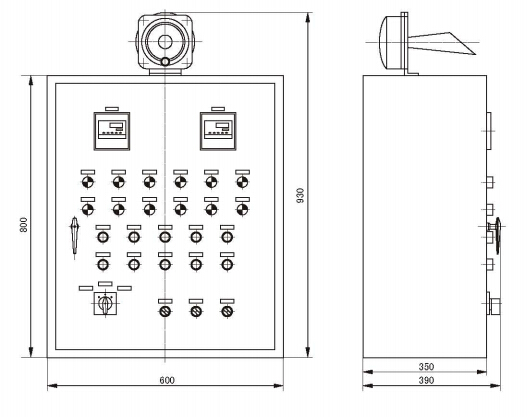

八、電控柜

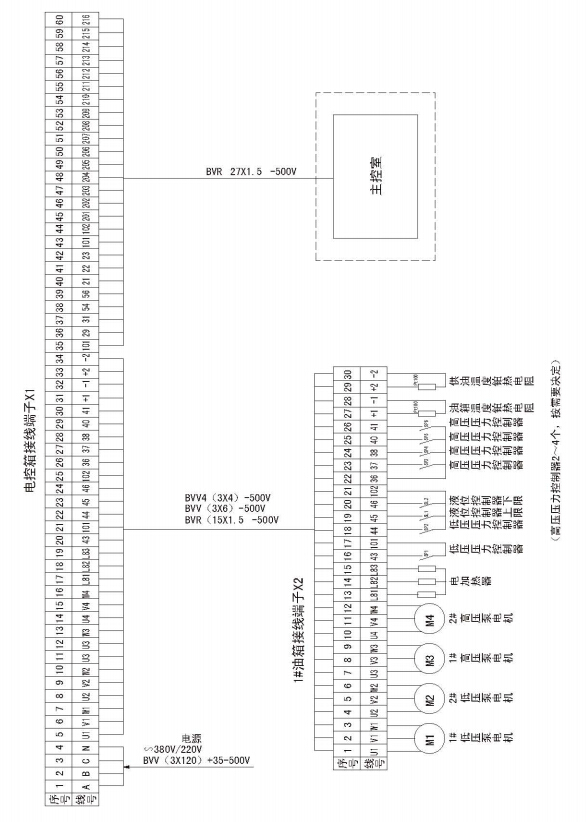

九、GDR型A系列電控柜外接端子接線圖
