SPL、DPL型網片式油濾器

產品分類： SPL、DPL型網片式油濾器

SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾以提高油的清潔度，應用于石油、電力、化工、冶金、建材、輕工等行業。

訂購熱線：0513-83783788

跟此產品相關的產品

: 油氣分配器; 主分配器適用于遞進式油氣潤滑系統，根據其給油口數的不同分為6種規格。且各種分配器均可帶指示桿或不帶指標桿。

: TBY擋輪液壓站; 回轉窯托輪應平行于窯體中心線安裝，窯體為傾斜放置，在自重作用下有下滑的趨勢，采用液壓推力擋輪液壓站，使窯體按預想的速度（一般約2～3mm/h)，強制上竄或有控制地下滑，從而有效地保證輪帶與托輪的均勻接觸和磨損，并節省托輪調整的工作量。

: Y型系列過濾器; Y型系列過濾器是石油、化工等輸送管線上必不可少的設備，具有結構緊湊，使用方便，過濾能力大，壓力損失小，安全可靠，價格低廉等優點。本產品規格齊全，適用性強，若將它安裝在泵的入口或系統管線的有關部位，可提高泵及設備的使用壽命，又能保證整個系統安全穩定的運行。

產品詳情產品參數

SPL、DPL型網片式油濾器

一、使用條件

SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾以提高油的清潔度，應用于石油、電力、化工、冶金、建材、輕工等行業。

它分為SPL雙筒系列和DPL單筒系列，油濾器運行可靠、維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高、通油能力大、過濾可靠、便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機切換和清洗。

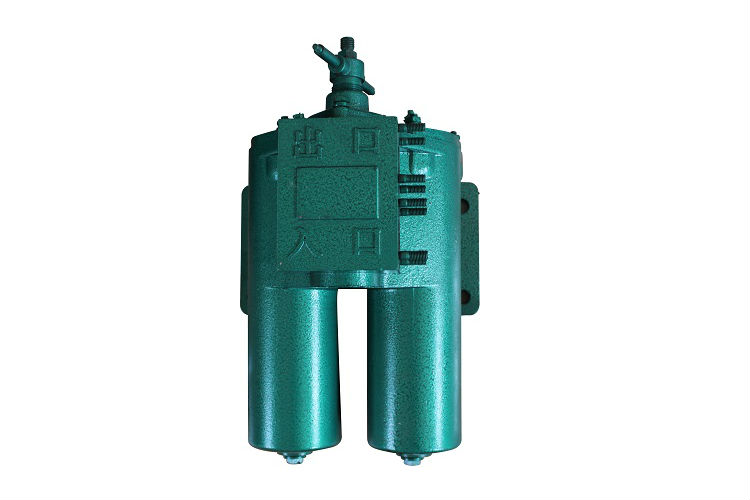

濾油器 (3).jpg

二、技術參數

型號		公稱通徑DN	額定流量 m³/h(L/min)	濾片尺寸mm		過濾面積㎡ (單筒）
雙筒系列	單筒系列	公稱通徑DN	額定流量 m³/h(L/min)	內徑	外徑
SPL15	—	15	2 (33.4)	20	40	0.05
SPL25	DPL25	25	5 (83.4)	30	65	0.13
SPL32	—	32	8 (134)	30	65	0.2
SPL40	DPL40	40	12 (200)	45	90	0.41
SPL50	—	50	20 (334)	60	125	0.54
SPL65	DPL65	65	30 (500)	60	125	0.84
SPL80	DPL80	80	50 (834)	70	155	1.31
SPL100	—	100	80 (1334)	70	155	2.62
SPL125	—	125	120 (2000)	90	175	3.11
SPL150	DPL150	150	180 (3000)			4.67
SPL200	DPL200	200	320 (5334)			8.10

1、最高工作溫度95°C； 2、最高工作壓力0.8MPa； 3、濾芯清洗壓降0.15MPa； 4、試驗介質粘度為24cSt的清潔油液，當以額定流量通過油濾器時原始壓降不大于0.08MPa (過濾精度0.04mm)。

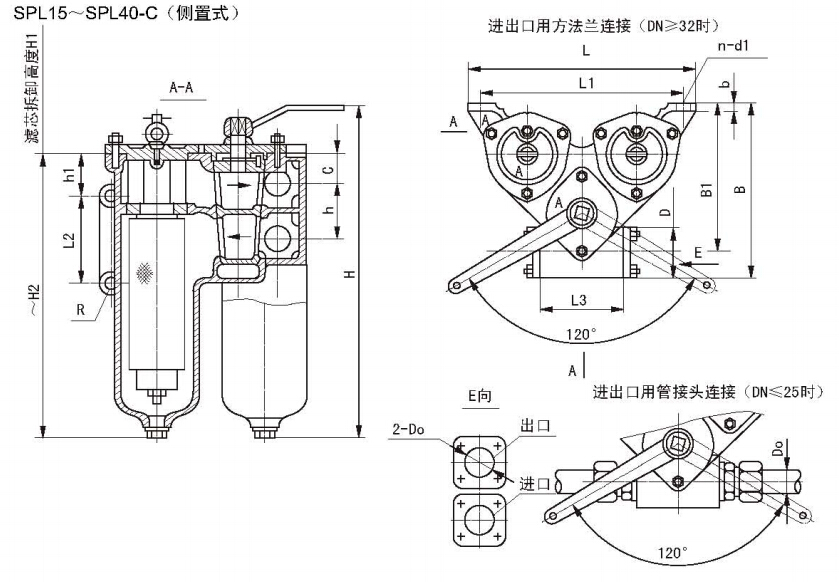

三、外形尺寸

公稱通徑mm	安裝形式	外形尺寸mm			拆卸高度 mm	管路連接尺寸 mm		管路安裝尺寸mm					基座安裝尺寸 mm							凈重


DN		H	B	L	H1	方法蘭	Do	C	h	L3	B1	H2	h1	L1	L2	b	R	n	d1	kg
15	C	328	180	196	260	M30×2		38	55	88	155	291	88	166	80	12	16	4	12	9. 5
20	C	310	207	260	230	M33×2		34	65	90	177	258	90	230	100	12	15	4	15	11.5
25	D	315	232	230	270	K39×2		34	65	90	185	265	90	156	100	12	15	2	16.5	12
25	C	315	205	260	270	K39×2		34	65	90	177	265	90	230	100	12	15	4	16.5	12
32	C	380	207	260	330	60×60	38	34	65	96	175	330	50	230	100	12	15	4	16.5	12
40	C	462	261	314	360	66×66	45	43	70	110	224	363	100	274	130	15	20	4	17	22

安裝形式：D為頂掛式；C-為側掛式，壓差發訊器為選配

公稱通徑DN	安裝形式	外形尺寸 mm			拆卸高度mm	管路連接尺寸 mm		管路安裝尺寸 mm					基座安裝尺寸 mm							凈重


mm		H	B	L	H1	D	DO	C	h	L3	B1	H2	hi	L1	L2	b	R	n	d1	kg
50	X	447	425	410	425	86×86	57	220	90	140	355	422		260	210	18	25	4	20	85
	C		400								355	412	92	350	130
65	X	580	453	410	535	100×100	70	365	105	160	375	527		260	210	28	25	4	20	120
	C		423								425	517	112	350	150
80	X	780	541	492	660	116×116	89	443	124	190	456	650		350	270	20	20	4	22	165

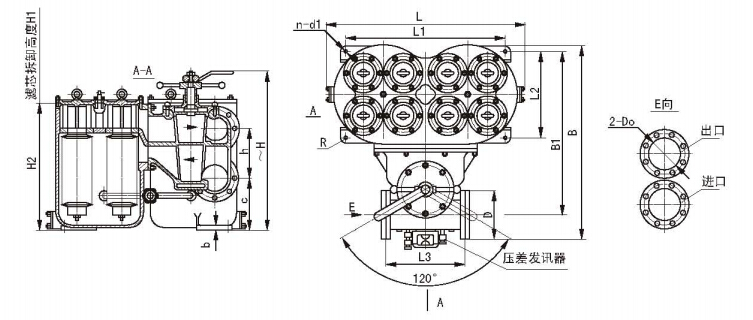

安裝形式：X-為下置式，C-為側置式，

()內尺寸為側置式，壓差發訊器為選配件，SPL80提升機構見附圖（一)

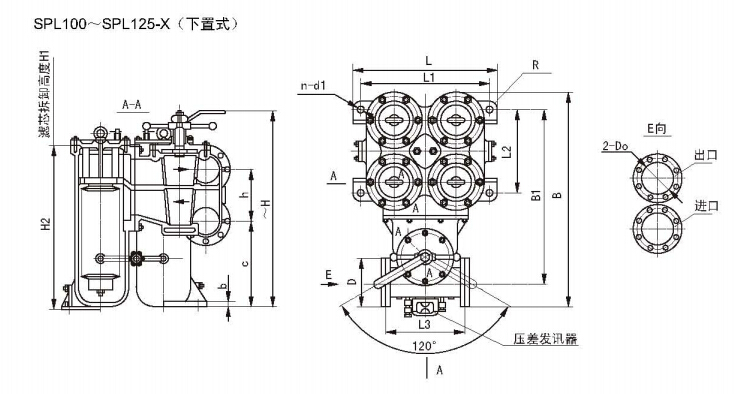

公稱通徑mm	外形尺寸 mm			拆卸高度 mm	管路連接尺寸 mm		管路安裝尺寸 mm					基座安裝尺寸 mm						凈重


DN	H	B	L	H1	0	DO	C	h	B1	L3	H2	L1	L2	b	R	n	dl	kg
100	765	847	560	660	190	108	336	200	687	300	640	500	330	20	32	4	22	370
125	850	900	605	760	215	133	385	225	682	340	730	540	270	20	32	4	22	420

法蘭標準GB573:壓差發汛器為選配件。

公稱通徑mm	外形尺寸mm			拆卸高度mm	管路連接尺寸mm		管路安裝尺寸 mm					基座安裝尺寸 mm						凈重


DN	H	B	L	H1	D	D0	C	h	L3	B1	H2	L1	L2	b	R	n	d1	kg
150	890	1000	990	790	240	159	380	250	400	825	760	750	460	30	32	4	22	680
200	1058	1155	1180	945	310	219	450	315	440	960	910	920	520	30	40	4	24	800

法蘭標準GB57&65: DN150-3組濾芯組件、DN20CM組濾芯組件：壓差發訊器為選配件。

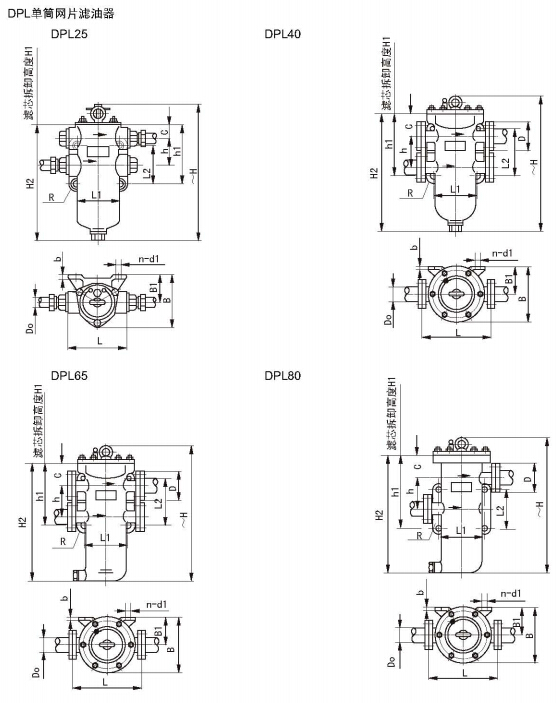

公稱通徑mm	外形尺寸 mm			拆卸高度mm	管路連接尺寸 mm		管路安裝尺寸 mm				基座安裝尺寸 mm							凈重


DN	H	B	L	HI	D	Do	C	h	B1	H2	h1	L1	L2	b	R	n	d1	kg
25	315	130	135	270	管接頭M39×2	25	34	60	70	264	139	100	90	12	15	4	16	6
40	440	143	173	360	66×66	45	36	70	80	364	177	130	125	14	20	4	18	12
65	580	195	285	535	100×100	70	79	105	105	517	261	165	150	18	25	4	22	25
80	700	238	320	685	Φ185	89	90	120	128	630	310	170	170	18	25	4	22	30

DPL80法蘭標準為GB573-65,螺紋管接頭標準GB500-75； DN40、DN65帶配對方法蘭，壓差發訊器為選配件。

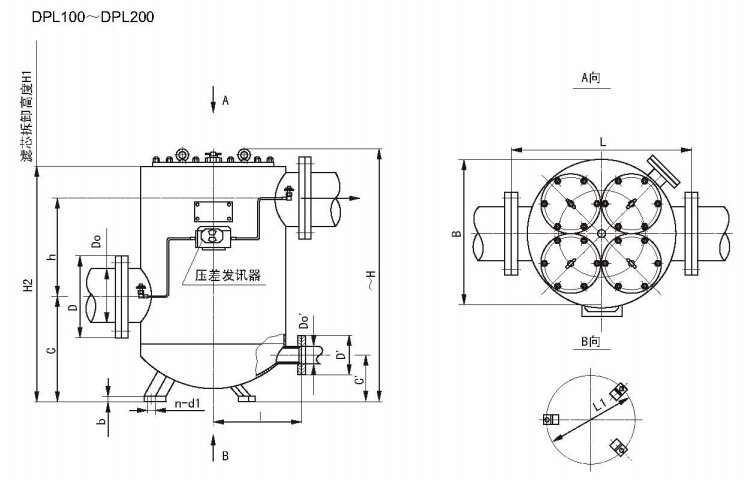

公稱通徑mm	外形尺寸 mm			拆卸高度 mm	管路連接尺寸 mm				管路安裝尺寸 mm					基座安裝尺寸 mm				凈重


DN	H	B	L	H1	D	Do	D'	Do'	c	h	ι	c'	H2	L1	b	n	d1	kg
100	800	412	528	790	190	108	140	42	290	360	264	150	734	335	18	3	18	115
150	940	550	660	790	240	159	135	57	380	380	335	180	8/0	470	20	3	24	160
200	1050	612	750	945	310	219	135	57	438	400	368	180	980	550	20	3	24	210

法蘭標準：GB573-65 (可根據需要確定）；DN100、150-3組濾芯組件；DN2004組濾芯組件；壓差發訊器為選配件。

序號No.	公稱網目數(參考）(目/英寸）	網孔基本尺寸mm	過濾稍度(參考） μm	金屬絲直徑	單位面積網重kg/㎡			篩分面積百分率%	相當英制目數(目/英寸）
					單位面積網重kg/㎡
					黃銅	錫青銅	不銹鋼
1	10	2	2000	0. 400	0. 933	0. 949	0.841	69	10.58
2	20	1	1000	0.25	0.7	0.712	0.631	64	20.32
3	40	0. 450	450	0. 180	0.72	0. 732	0.649	51	40.32
4	60	0. 280	280	0. 140	0.653	0.655	0.589	44	60.48
5	80	0.2	200	0. 112	0. 562	0.572	0.507	41	81.41
6	118	0.125	114	0.09	0.527	0. 536	0.475	34	118.41
7	158	0.09	78	0.071	0.438	0.446	0.395	31	157. 76
8	200	0.071	46	0. 056	0.346	0.352	0.312	31	200
9	264	0. 056	38	0. 040		0. 237	0.21	34	264.6
10	300	0.05	34	0.032		0.178	0.158	37	309.8
11	363	0. 040	30	0. 030		0.183	0.162	32	363

1、金屬絲網編織形式：平紋編織；2、過濾精度僅供參考。
