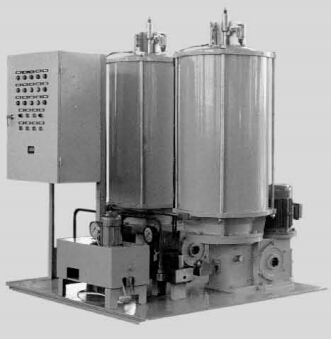

SDRB-M系列雙列式電動潤滑脂泵(31.5MPa)
一、概述
| 雙列式電動潤滑脂泵是由電動潤滑脂泵、換向閥、管路附件等組成。在同一底座上安裝有兩臺電動潤滑脂泵，一臺常用、一臺備用，雙泵可以自動切換，通過換向閥接通運轉著的泵的回路，不影響系統的正常工作，潤滑脂泵的運轉由電控系統來操縱，二臺泵也可以同時工作。它具有壓力高、流量大、遠距離輸脂，安全可靠等特點。 |  |
二、技術參數
| 型 號 | 公稱流量mL/min | 公稱壓力MPa | 貯油器容積L | 配管方式 | 電機功率kW | 潤滑脂錐入度(25℃,150g)1/10mm | 重 量kg |
| SDRB-N60H | 60 | 31.5（M） | 20 | 環式 | 0.37 | 265-385 | 405 |
| SDRB-N195H | 195 | 35 | 0.75 | 512 | |||
| SDRB-N585H | 585 | 90 | 1.5 | 975 |

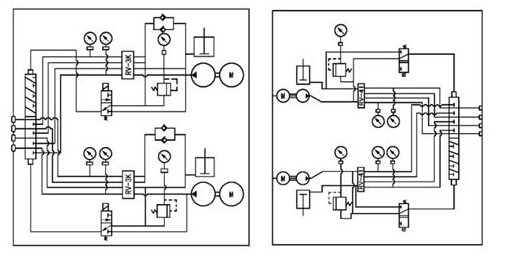

三、系統原理圖

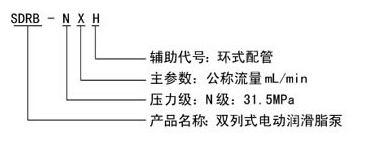

四、型號標注說明
 |

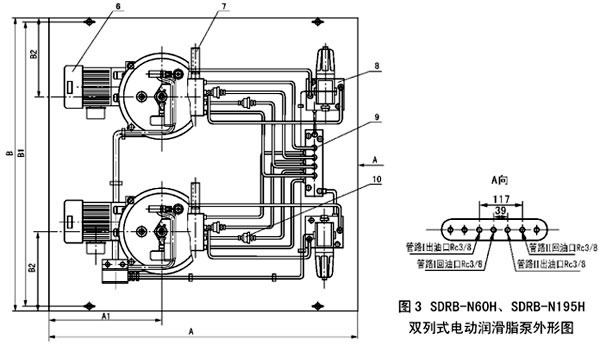

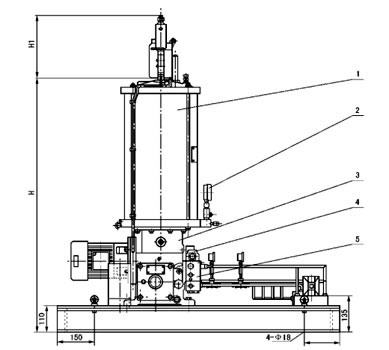

五、外形結構及尺寸
| 型號 | A | A1 | B | B1 | B1 | B2 | H1 |
| SDRB-N60H | 1050 | 351 | 1100 | 1054 | 296 | 1036 | 598max |
| 155min | |||||||
| SDRB-N195H | 1230 | 503.5 | 1150 | 1104 | 310 | 1083 | 670max |
| 170min |

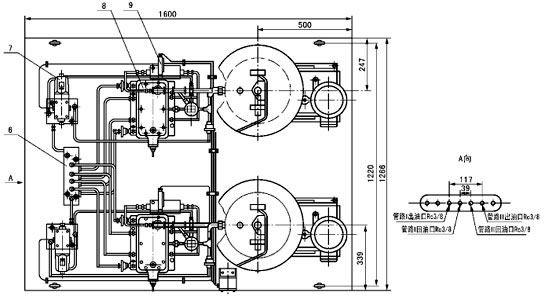

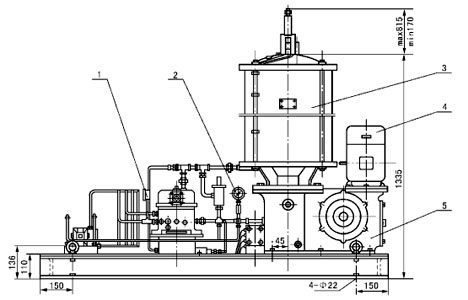

圖4 SDRB-N585H 雙列式電動潤滑潤滑泵外形圖
1 - 壓力表；2 - 壓力表；3 - 貯油器；4 - 電動機；5 - 電動潤滑脂泵
6 - 液壓換向閥；7 - 電磁換向閥；8 - 液壓換向閥；9 - 限位開關
六、使用說明
| 本產品應安裝在室內、灰塵少、振動小的干燥場所，用地腳螺栓固定在基礎上。其周圍應留有操作空間。安裝位置應便于補給潤滑脂、調試、檢查、拆卸和維修等都方便的場合。 使用前須向柱塞泵的減速機腔注入潤滑油（推薦工業齒輪油N220），達到油位計紅線的位置。一般新潤滑泵工作200小時后應更換潤滑油，以后每隔2000小時定期更換新油，并要經常檢查油質情況，若發現油質劣化，則應縮短更換周期。 向貯油器內充填潤滑脂，必須使用加油泵從潤滑脂補給口加入。使用的潤滑脂應清潔，不允許有雜質、污物、灰塵、氣泡等存在。 電動潤滑泵的回轉方向與箭頭指示方向一致。在電動機接線時，應注意這一點。 溢流閥的標準調定壓力為42MPa。 |
