2LQ型列管式油冷卻器

產品分類： 2LQ型列管式油冷卻器

訂購熱線：0513-83783788

跟此產品相關的產品

產品詳情

2LQ型列管式油冷卻器

一、使用條件

與GLLQ型列管式冷卻器相似，產品適用于冶金、礦山、輕工、電力、化工等行業的液壓與潤滑裝置，將熱工作油冷卻到要求的溫度；冷卻器的設計最高溫度為10CTC～12(TC,工作壓力≤1.6MPa，傳熱系數為348～407w/m2.k，(若采用翅片管換熱，則傳熱系數為523～580W/m2.k，但允許介質粘度范圍為10～50cSt)。下面列出的2LQF型冷卻器則規定介質粘度為10～326cSt，主要技術參數如下表。

二、技術參數

型號	2LQFW、 2LQFL	2LQF1W	2LQGW
換熱面積(㎡)	0.5～16	19～290	0.22～11.45
傳熱系數(w/㎡•k)	348～407
使用溫度（℃）	≤100	≤120
工作介質壓力(MPa)	≤1.60	≤1.0	≤1.6
冷卻介質壓力(MPa)	≤0.8	≤0.5	≤1.0
油側壓力降(MPa)	≤0.1
潤滑介質粘度(cSt)	10～326

三、外形結構及尺寸

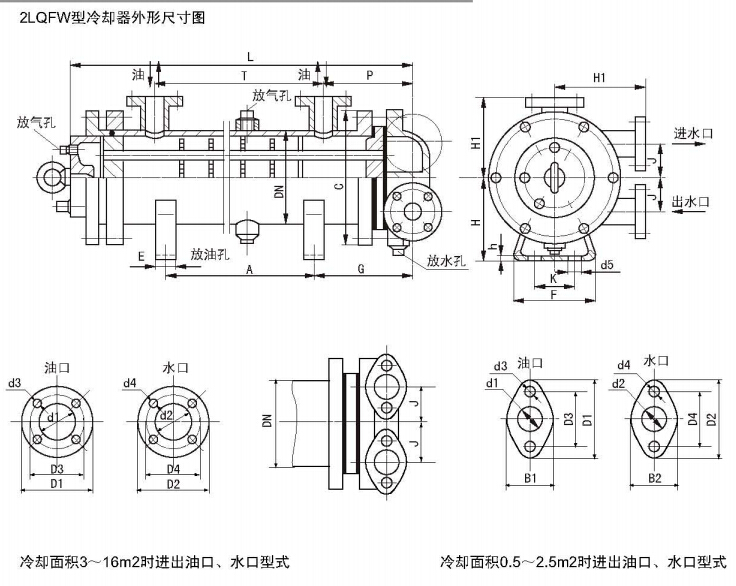

2LQFW型冷卻器外形尺寸

㎡	0.5	0.65	0.8	1	1.2	1.46	1.7	2. 1	2.5	3	3.6	4.3	5	6	7.2	8.5	10	12	14	16
A	345	470	595	400	565	690	460	610	760	540	665	815	540	690	865	575	700	875	875	875
K	90	90	90	104	104	104	120	120	120	140	140	140	170	170	170	230	230	230	230	230
h	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	6	6	6	6	6
E	40	40	40	45	45	45	50	50	50	55	55	55	60	60	60	65	65	65	65	65
F	140	140	140	160	160	160	180	180	180	210	210	210	250	250	250	320	320	320	320	320
d5	11	11	11	14	14	14	14	14	14	14	14	14	14	14	14	18	18	18	18	18
DN	114	114	114	150	150	150	186	186	186	219	219	219	245	245	245	325	325	325	325	325
H	115	115	115	140	140	140	165	165	165	200	200	200	240	240	240	280	280	280	280	280
J	42	42	42	47	47	47	52	52	52	85	85	85	95	95	95	105	105	105	105	105
H1	95	95	95	115	115	115	140	140	140	200	200	200	240	240	240	280	280	280	280	280
L	545	670	790	680	805	930	740	890	1040	870	995	1145	920	1070	1245	1000	1125	1300	1300	1300
G	100	100	100	115	115	115	140	140	140	175	175	175	205	205	205	220	220	220	220	220
P	93	93	93	105	105	105	120	120	120	170	170	170	190	190	190	210	210	210	210	210
T	357	482	607	460	585	710	500	650	800	565	690	840	570	720	895	590	715	890	890	890
C	186	186	186	220	220	220	270	270	270	308	308	308	340	340	340	406	406	406	406	406
	橢圓法蘭									圓形法蘭
dl	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	80	80	80	80	80
D1	90	90	90	100	100	100	118	118	118	160	160	160	180	180	180	195	195	195	195	195
B1	64	64	64	72	72	72	85	85	85	/	/	/	/	/	/	/	/	/	/	/
D3	65	65	65	75	75	75	90	90	90	125	125	125	145	145	145	160	160	160	160	160
d3	11	11	11	11	11	11	14	14	14	18	18	18	18	18	18	8×Ф18	8×Ф18	8×Ф18	8×Ф18	8×Ф18
d2	20	20	20	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	65	65
D2	80	80	80	90	90	90	100	100	100	145	145	145	160	160	160	180	180	180	180	180
B2	45	45	45	64	64	64	72	72	72	/	/	/	/	/	/	/	/	/	/	/
D4	55	55	55	65	65	65	75	75	75	110	110	110	125	125	125	145	145	145	145	145
d4	11	11	11	11	11	11	11	11	11	18	18	18	18	18	18	18	18	18	18	18
重量kg	30	33	36	47	51	54	60	70	76	110	119	130	145	161	176	215	231	250	260	270

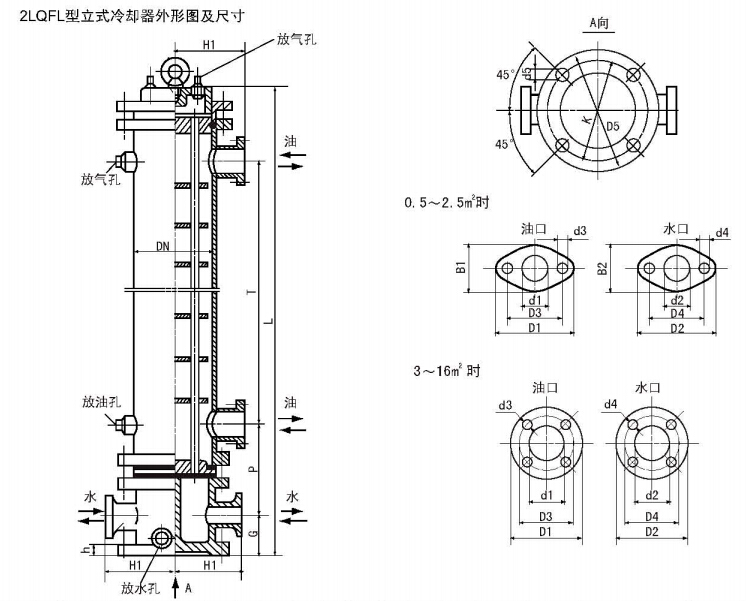

㎡	0.5	0.65	0.8	1	1.2	1.46	1.7	2.1	2.5	3	3.6	4.3	5	6	7.2	8.5	10	12	14	16
D5	186	186	186	220	220	220	270	270	270	308	308	308	340	340	340	406	406	406	406	406
K	164	164	164	190	190	190	240	240	240	278	278	278	310	310	310	366	366	366	366	366
h	16	16	16	16	16	16	18	18	18	18	18	18	18	18	18	20	20	20	20	20
G	75	75	75	80	80	80	85	85	85	90	90	90	95	95	95	100	100	100	100	100
d5	12	12	12	15	15	15	15	15	15	15	15	15	15	15	15	18	18	18	18	18
DN	114	114	114	150	150	150	186	186	186	219	219	219	245	245	245	325	325	325	325	325
L	620	745	870	760	886	1010	825	975	1125	960	1085	1235	1015	1165	1340	1100	1225	1400	1400	1400
H1	95	95	95	115	115	115	140	140	140	200	200	200	240	240	240	280	280	280	280	280
P	93	93	93	105	105	105	120	120	120	170	170	170	190	190	190	210	210	210	210	210
T	357	482	607	460	585	710	500	650	800	565	690	840	570	720	895	590	715	890	890	890
	橢圓法蘭									圓形法蘭
d1	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	80	80	80	80	80
D1	90	90	90	100	100	100	118	118	118	160	160	160	180	180	180	195	195	195	195	195
B1	64	64	64	72	72	72	85	85	85	/	/	/	/	/	/	/	/	/	/	/
D3	65	65	65	75	75	75	90	90	90	125	125	125	145	145	145	160	160	160	160	160
d3	11	11	11	11	11	11	14	14	14	18	18	18	18	18	18	8×Ф18	8×Ф18	8×Ф18	8×Ф18	8×Ф18
62	20	20	20	25	25	25	32	32	32	40	40	40	50	50	50	65	65	65	65	65
D2	80	80	80	90	90	90	100	100	100	145	145	145	160	160	160	180	180	180	180	180
B2	45	45	45	64	64	64	72	72	72	/	/	/	/	/	/	/	/	/	/	/
D4	55	55	55	65	65	65	75	75	75	110	110	110	125	125	125	145	145	145	145	145
d4	11	11	11	11	11	11	11	11	11	18	18	18	18	18	18	18	18	18	18	18
重量kg	35	38	41	52	55	58	68	77	84	118	126	137	148	163	179	227	243	265	275	285

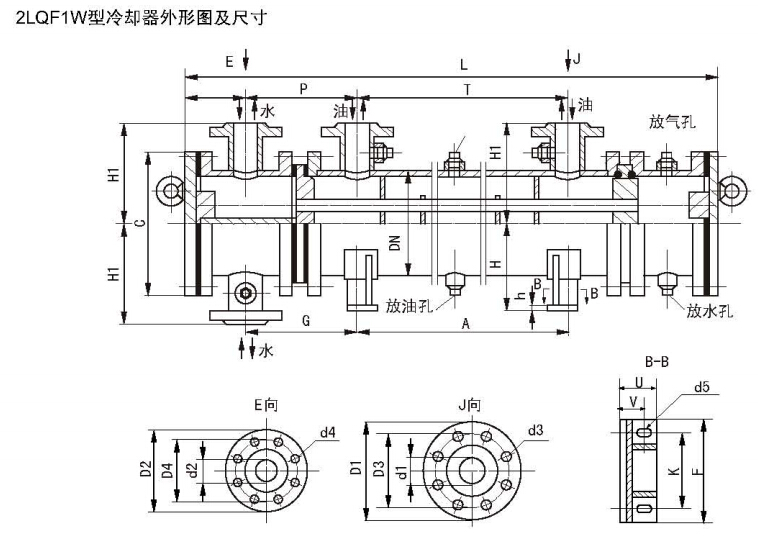

換熱面積m²	DN — C	D1 — D3	d3	d2	D2 — D4	d4	T — L	H — 1H	V — U	K — F	長形孔 ——— d5	h — d1	M — P	A — G	重量 —— kg
換熱面積m²	DN — C	D1 — D3	d3	d2	D2 — D4	d4	T — L	H — 1H	V — U	K — F	長形孔 ——— d5	h — d1	M — P	A — G	重量 —— kg
19	273	280	8孔	80	195	8孔	2690	248	35	140	4孔	10	140	2690	578
19	360	240	Φ23	80	160	Φ18	3460	190	60	200	16×22	150	290	240	578
25	325	280	8孔	80	195	8孔	2690	280	35	165	4孔	10	145	2690	746
25	415	240	Φ23	80	160	Φ18	3470	216	60	230	16×32	150	292	240	746
29	351	280	8孔	100	215	8孔	2690	298	50	190	4孔	10	160	2670	883
29	445	240	0>23	100	180	Φ18	3510	268	85	250	16×32	150	310	280	883
36	402	280	8孔	100	215	8孔	2680	324	50	215	4孔	10	165	2640	1054
36	495	240	Φ23	100	180	Φ18	3520	292	85	270	19X32	150	320	285	1054
45	450	280	8孔	150	280	8孔	2680	350	50	240	4孔	10	190	2670	1458
45	550	240	Φ23	150	240	Φ23	3580	305	85	300	19×32	150	345	310	1458
55	500	335	12孔	150	280	8孔	2615	375	70	265	4孔	14	195	2590	1553
55	600	295	Φ23	150	240	Φ23	3630	330	100	325	19×32	200	385	345	1553
68	560	335	12孔	150	280	8孔	2600	405	70	345	4孔	14	200	2590	2140
68	655	295	Φ23	150	240	Φ23	3640	348	100	400	19×32	200	390	350	2140
77	600	335	12孔	150	280	8孔	2595	432	70	345	4孔	14	205	2590	2582
77	705	295	Φ23	150	240	Φ23	3655	380	100	400	19×22	200	395	355	2582
100	700	405	12孔	200	335	8孔	2525	490	100	380	4孔	14	240	2690	3160
100	805	355	25	200	295	Φ23	3730	432	125	435	Φ 22	250	458	360	3160
135	800	405	12孔	200	335	8孔	2510	540	100	432	4孔	14	255	2620	3736
135	905	355	Φ25	200	295	Φ23	3770	482	125	480	Φ22	250	475	375	3736
176	705	405	12孔	200	335	8孔	4705	489	100	382	4孔	14	201	4700	4779
176	805	355	Φ25	200	295	Φ23	5709	485	125	430	Φ22	250	381	425	4779
244	810	405	12孔	200	335	8孔	4993	540	100	382	4孔 Φ22	14	611	4800	6056
244	908	355	Φ25	200	295	Φ23	6022	485	125	430	4孔 Φ22	250	404	450	6056
290	810	405	12孔	200	335	8孔	5905	540	100	432	4孔 Φ22	14	611	5800	6599
290	908	355	Φ25	200	295	Φ23	7059	485	125	480	4孔 Φ22	250	404	450	6599

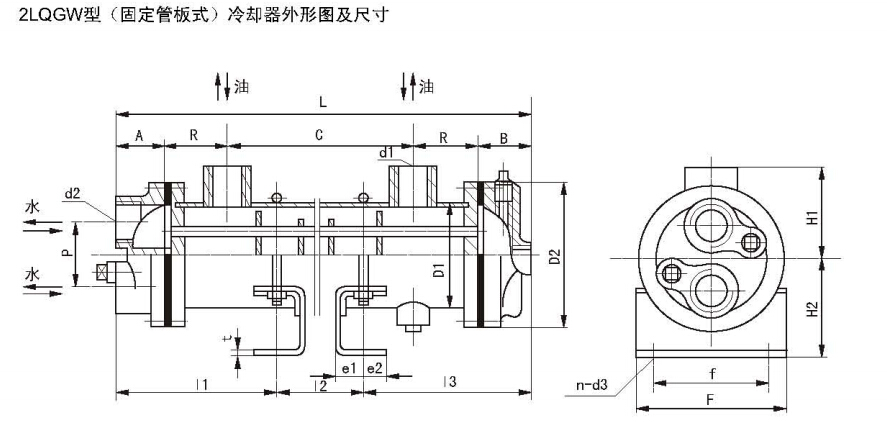

換熱面積㎡	殼體尺寸						支座尺寸										兩端尺寸
	L	C	R	D1	H1	d1	ι1	ι2	ι3	H2	F	f	e1	e2	t	n-d3	D2	P	d2	A	B
0.2	347	180	45	76	60	ZG1	120	105	122	70	102	80	15	15	3	4-Φ10	110	52	ZG3/4	40	37
0.4	527	360						285
0.5	757	580	50	114	85	ZG1 1/4	140	515	142	90	148	120	20	20	3	4-Φ12	147	76	ZG1	52	40
1	444	240						160
1.25	554	350						270
1.4	634	430						350
1.8	784	580						500
2.24	954	750						670
2	587	340	55	140	95	G1 1/2	175	250	162	145	180	140	24	16	5	4-Φ15	194	100	ZG1	72	65
3	817	570						480
3.75	987	740						650
4.25	1107	860						770

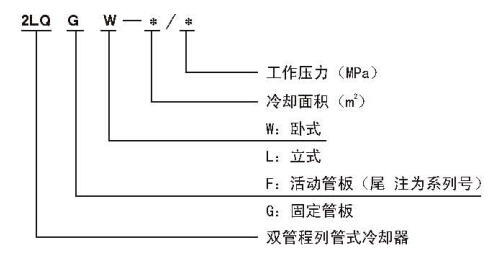

四、冷卻器型號標注說明
