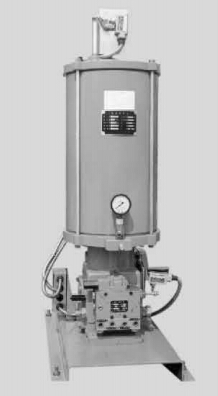

            DRB-L型系列電動潤滑泵

            產品分類: DRB-L型系列電動潤滑泵
              DRB-L系列電動潤滑泵適用于潤滑點多,分布范圍廣,給油頻率高的雙線式干油集中潤滑系統。通過雙線分配器向潤滑部位供送潤滑脂,可滿足各種機器設備的需要,對于大型機組和生產線尤為適宜。
              訂購熱線:0513-83783788

                DRB-L型系列電動潤滑泵

                一、使用條件

                DRB-L系列電動潤滑泵適用于潤滑點多,分布范圍廣,給油頻率高的雙線式干油集中潤滑系統。通過雙線分配器向潤滑部位供送潤滑脂,可滿足各種機器設備的需要,對于大型機組和生產線尤為適宜。

                該系列電動潤滑泵可組成雙線環式集中潤滑系統,即系統的主管路組成環狀布置,由返回潤滑泵的主管道末端的系統壓力來控制液壓換向閥,使兩條主管道交替地供送潤滑脂的集中潤滑系統;見外形圖和外形尺寸表的規定。也可組成雙線終端式集中潤滑系統,即由主管道末端的壓力操縱閥來控制電磁。換向閥交替地使兩條主管道供送潤滑脂的集中潤滑系統,也見外形圖和外形尺寸的規定。

                該系列電動潤滑泵采用雙柱塞機構,運轉可靠,減速機構置于泵體內,結構緊湊,體積小,配以相應的電控箱可以實現自動控制。

                DRB-L型系列電動潤滑泵

                二、技術參數

                型號
                公稱壓力MPa
                公稱流量
                貯油器
                配管方式
                電機型號
                電動機功率kW
                減速比
                轉速r/min
                減速器潤滑油量L
                重量kg
                標準型號
                引進型號
                ml/min
                容積L
                DRB-L60Z-H
                U-25AL
                20
                60
                20
                環式
                A02-7124
                0.37
                1:15
                100
                1
                140
                DRB-L60Z-Z
                U-25AE
                終端式
                160
                DRB-L195Z-H
                U-4AL
                195
                35
                環式
                Y802-4
                0.75
                1:20
                75
                2
                210
                DRB-L195Z-Z
                U-4AE
                終端式
                230
                DRB-L585Z-H
                U-5AL
                585
                90
                環式
                Y90L-4
                1.5
                5
                456
                DRB-L585Z-Z
                U-5AE
                終端式
                416

                使用介質為錐入度不低于265(25℃,150g)1/10mm的潤滑脂(NLGI0#-2#)。

                三、外形尺寸

                型號LBHL1L2L3L4B1B2B3B4
                DRB-L60Z-H640360986500701262903201572342
                DRB-L60Z-Z780640450200160
                DRB-L195Z-H80045210566001001253004202263942
                DRB-L195Z-Z891800500160
                DRB-L585Z-H11605851335860150100667520476244111
                DRB-L585Z-Z667239160
                型號B5B6H1H2H3H4Dd地腳螺栓
                最大最小
                DRB-L60Z-H1182059815560130-26914M12x200
                DRB-L60Z-Z-85
                DRB-L195Z-H1181668716783164-31918M16x400
                DRB-L195Z-Z-108
                DRB-L585Z-H2262281517011024827745722M20x500
                DRB-L585Z-Z-135-

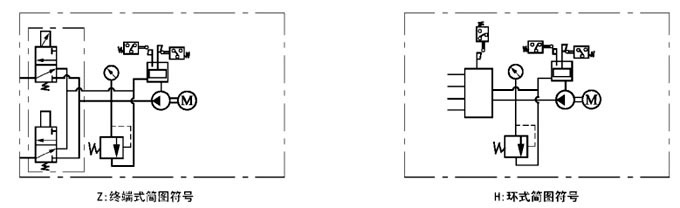

                四、圖型符號

                DRB-L型系列電動潤滑泵

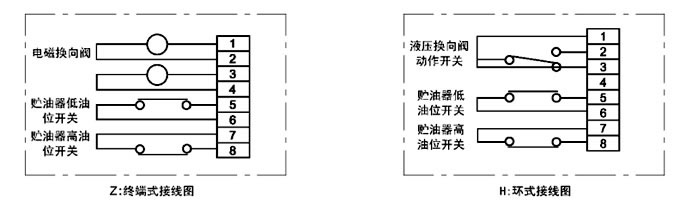

                五、接線指示

                DRB-L型系列電動潤滑泵

                六、工作原理

                該系列電動潤滑泵由柱塞泵、貯油器、換向閥、電動機等部分組成。柱塞泵在電動機的驅動下,從貯油器吸入潤滑脂,壓送到換向閥,通過換向閥交替地沿兩個出油口輸送出去,當一個出油口壓送潤滑脂時,另一出油口與貯油器接通卸荷。

                環式結構電動潤滑泵配用液壓換向閥,有四個接口,外接兩根供油主管分別由兩根供油管引回的回油管,依靠回油管內油脂的油壓推動換向閥換向。

                終端式結構電動潤滑泵配用電磁換向閥,有二個接口,外接二根供油主管,依靠電磁鐵的得失電實現換向供油。

                柱塞泵換向閥的動作原理詳見使用說明書。

                七、使用說明

                1、該系列電動潤滑泵應安裝在環境溫度合適,灰塵少,振動小,便于調整、檢查、維護保養及補脂方便的地方并且盡可能布置在系統的中心位置,縮短系統配管長度,保持最低壓力降,使泵能產生足以克服潤滑點阻力的壓力。

                2、使用前先向柱塞泵的減速腔內加入N220的工業齒輪油至油標規定液面。

                3、向貯油器內補脂使用DJB-V70型電動加油泵從潤滑泵的補給口補進,使用的潤滑脂應清潔,不允許夾雜有污物。

                4、潤滑泵的回轉方向是單向的,使用時必須按電機上旋向牌規定的旋向接線使用。

                5、泵溢流閥的標準設定壓力為23MPa,可以在0~20MPa范圍內任意調節,在使用時不允許超過泵公稱壓力的15%(23MPa)。

                6、環式潤滑泵的液壓換向閥的設定壓力按5MPa調定。

                7、該系列電動潤滑泵為室內安裝型,在室外或環境惡劣的場合使用時,必須采取防護措施。

                八、外形圖

                DRB-L型系列電動潤滑泵

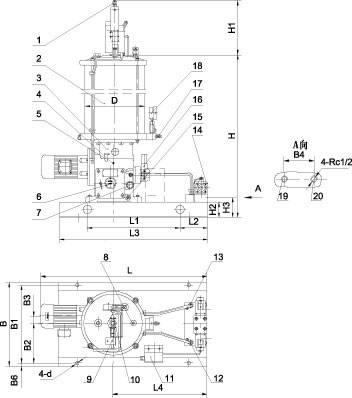

                DRB-L60Z-H、DRB-L195Z-H型電動泵外形圖

                DRB-L型系列電動潤滑泵

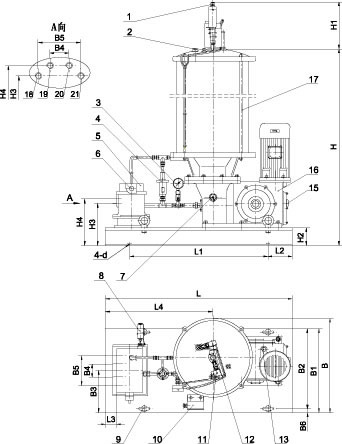

                DRB-L585Z-H型電動泵外形圖

                DRB-L型系列電動潤滑泵

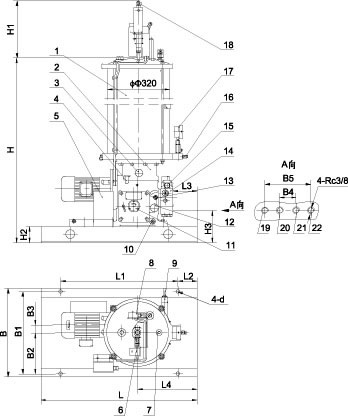

                DRB-L60Z-Z, DRZB-L195Z-Z型電動泵外形圖

                DRB-L型系列電動潤滑泵

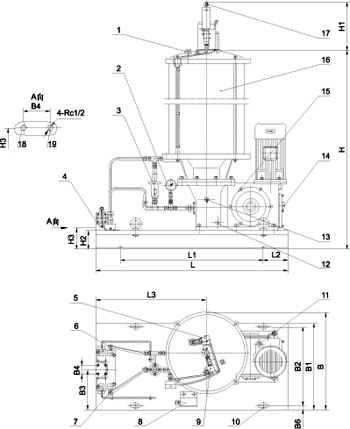

                DRB-L585Z-Z型電動泵外形圖

                九、訂貨須知

                1、本系列電動潤滑泵配用以下四種形式標準電控箱,可根據不同控制要求選擇。

                1.1 DEA-2E型(終端式)電控柜

                1.2 DEA-2L型(環式)電控柜

                1.3 R1902型(環式帶補脂控制)電控柜

                1.4 R1904型(終端式帶補脂控制)電控柜

                2、本系列電動潤滑泵分部件訂購按下表選型
