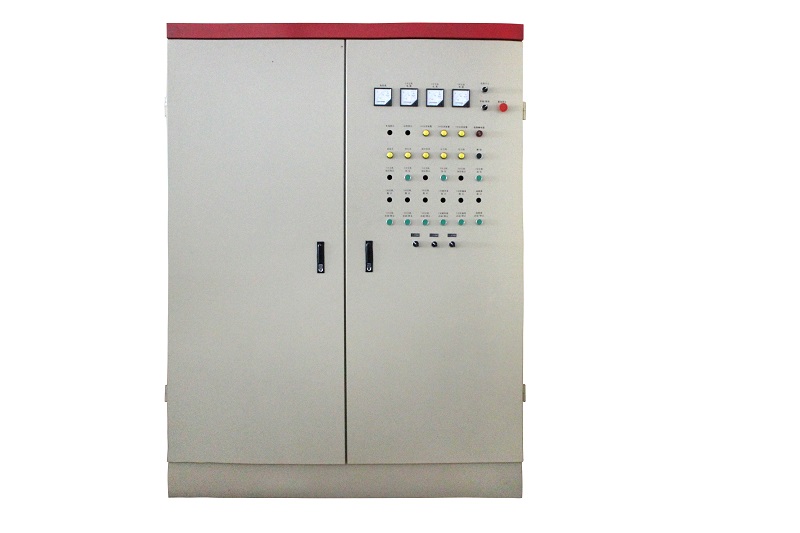

GDK03型電氣控制箱
一、概述
GDKO3型電控箱有監控及全自動兩種,它適用于40MPa雙線終端式干油集中潤滑系統中,用于控制潤滑泵、換向閥、補脂泵等相互間協調工作,能對系統中的供油點實現自動供油,供油完成后,自動停止。油箱中液位低于一定限度時,補脂泵自動啟動,注滿油后,自動停止。 本控制箱能發出“供油時間延長”、“貯油筒空”、“超負荷運轉”等故障信號。具有持續,手動和自動多種控制工作狀態,可通過箱面上的轉換開關來切換。持續工作狀態:當潤滑泵啟動后持續地向系統兩條主管線供送潤滑脂;手動工作狀態:當與主機聯鎖信號接通后,手動啟動潤滑泵運轉向系統供送潤滑脂,自動換向完成一個潤滑周期供脂后自動停止;自動工作狀態:當與主機聯鎖信號接通后,潤滑泵按系統設定的時間間隔定時向系統供送潤滑脂,完成一個潤滑周期后自動停止。潤滑泵不管在何種狀態,一旦貯油筒空,補脂泵就會自動啟動補脂,補滿后自動停止。 | ![]() |

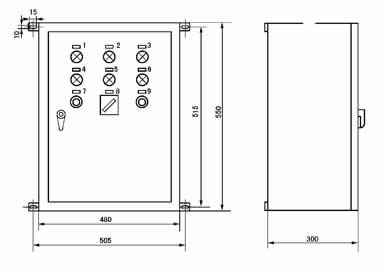

二、外形尺寸
三、標片內容
序號 | 符號 | 標牌文字 | 序號 | 符號 | 標牌文字 | 序號 | 符號 | 標牌文字 |
1 | HL1 | 工作準備指示 | 6 | HL6 | 系統超壓 | 11 | SB4 | 加油泵啟動 |
2 | HL2 | 線I工作狀態 | 7 | HL7 | 泵馬達過載 | 12 | SB5 | 加油泵停止 |
3 | HL3 | 線II工作狀態 | 8 | HL8 | 貯油筒空 | 13 | SB3 | 故障復位 |
4 | HL4 | 加油泵工作 | 9 | SB1 | 潤滑泵啟動 | 14 | SA1 | 自動/手動/持續 |
5 | HL5 | 監控時間超過 | 10 | SB2 | 潤滑泵停止 | 15 | SA2 | 關/電鈴/開 |
四、外部接線圖
五、使用說明
1、適用主電源AC380V、50HZ。 2、適用環境溫度-10℃~40℃,濕度90%。 3、周圍環境無導電的介質(氣體、液體)。 4、垂直安裝,其傾斜度不大于5°。 |
